Воздушный жидкостный солнечный коллектор

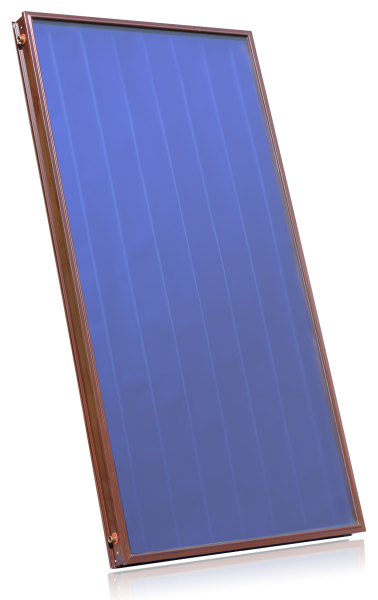

ЯSolar-AirW имеет внешний вид плоского солнечного коллектора
ЯSolar при этом позволяет использовать улавливаемое солнечное тепло непосредственно для нагрева воздуха, поступающего в помещение при помощи вентилятора 220В или 12В в зависимости от комплектации. В зимний период поступление горячего воздуха прекращается благодаря обратному воздушному клапану. В летний период прекращение поступления горячего воздуха регулируется и возможно к отключению выключателем 220В или ручной регулировки заслонки анемостата. Модель
ЯSolar-AirW обеспечивается нагрев горячей воды, также как в стандартных плоских солнечных коллекторах
ЯSolar .
Вентилятор воздушного жидкостного солнечного коллектора
ЯSolar-AirW может работать от сети 220В и управлять температурным контроллером в зависимости от температуры солнечного коллектора. Контроллер поставляемым в комплекте.
Также при заказе
ЯSolar-AirW можно указать комплектацию с вентилятором воздуха от 12В. Управление в данной комплектации осуществляется за счет тока, вырабатываемого солнечным модулем на 12В. Солнечный модуль поставляется в комплекте. Стоимость данной комплектации дороже на 1000 рублей.
1.Корпус воздушного солнечного коллектора с утеплением.
2.Сменный фильтрующий элемент.
3. Обратный воздушный клапан.
4. Прозрачное остекление.
5. Стена, ориентированная на юг.
6.Нагревающая поверхность с селективным покрытием.
7. Вентилятор.
Основные технические данные:
|
Габаритные размеры, мм
|
2070x1070x103
|
|
Расстояние между осями патрубков по вертикали, мм
|
1405 ±5
|
|
Расстояние между осями патрубков по горизонтали, мм
|
405 ±5
|
|
Диаметр патрубков, мм
|
100
|
|
Габаритная площадь, м2
|
2,21
|
|
Апертура, м2
|
2,00
|
|
Вес (сухой), не более, кг.
|
41
|
|
Расстояние между осями патрубков, мм.
|
1890
|
|
Объём жидкосных каналов поглощающей панели, л.
|
1,4
|
|
Рабочее давление теплоносителя, МПа,
не более
|
0,6
|
|
Присоединительные размеры
|
4 патрубка под фитинг D22мм
|
|

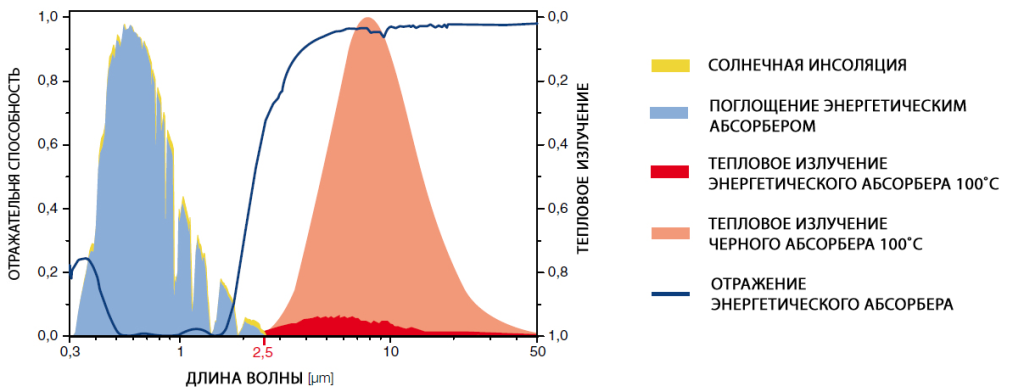

Характеристики селективного покрытия
поглощающей панели:
- коэффициент поглощения
- степень черноты
|
a=0,95
e=0,05
|
|
Материал поглощающей панели
|
Медь
|
|
Покрытие поглощающей панели
|
TiNOX
|
|
Прозрачная изоляция
|
Закаленное структурированное стекло, 3.2 мм
|
|
Теплоизоляция
|
Высокотемпературный мат,
40 мм
|
|
Корпус коллектора
|
алюминий,
эмаль порошковая
|
Воздушно-жидкостный солнечный коллектор ЯSolar-AirW
